EInk 电子墨水屏无线网络驱动板ESP32-开发板-支持WiFi和蓝牙


一、产品简介

【一分钟自我介绍】
我是电子墨水屏无线网络驱动板，我可以通过WiFi或者蓝牙从PC机或智能手机上获取图片信息，并将信息通过电子墨水屏显示出来。
我支持Arduino开发，你可以像使用其它Arduino板一样使用我。


【我的特点】

  • 板载ESP32，支持Arduino开发
  • 提供安卓手机APP程序，可通过蓝牙EDR更新显示内容，方便使用
  • 提供HTML上位机程序，可通过网页远程更新显示内容，方便集成到各种网络应用中
  • 支持Floyd-Steinberg抖动算法，以获得更多的颜色组合，对原始图片进行更好的阴影渲染
  • 支持多种常用图片格式(BMP、JPEG、GIF和PNG等)
  • 出厂内置电子墨水屏驱动程序(开源)
  • 提供完善的配套资料手册


【我的参数】

  • WiFi标准：802.11b/g/n
  • 蓝牙标准：4.2，包含传统蓝牙(BR/EDR)和低功耗蓝牙(BLE)
  • 通信接口：3-wire SPI、4-wire SPI(默认)
  • 工作电压：5V
  • 工作电流：50mA ~ 150mA
  • 外形尺寸：29.46mm x 48.25mm

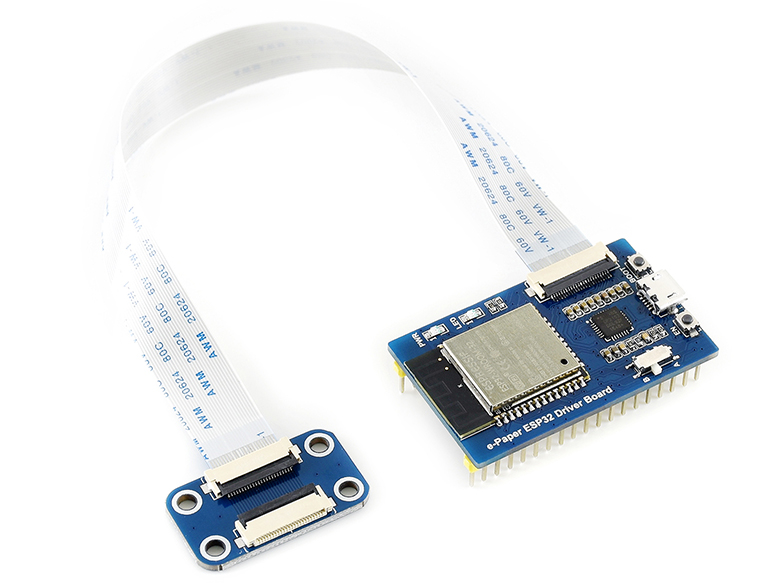

二、产品图片


注意：本产品不包括示意图中的电子墨水屏，如有需要，请另行购买。

三、支持的型号

型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新时间(s) 局部刷新 控制接口
1.54inch e-Paper  黑、白 2 200×200 27.60 × 27.60 37.3 × 31.8 2 √ SPI
1.54inch e-Paper (B) 红、黑、白 2 200×200 27.60 × 27.60 37.3 × 31.8 8 × SPI
1.54inch e-Paper (C) 黄、黑、白 2 152×152 27.51 × 27.51 37.3 × 31.8 27 × SPI
2.13inch e-Paper 黑、白 2 250×122 48.55 × 23.71 59.2 × 29.2 2 √ SPI
2.13inch e-Paper (B) 红、黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 15 × SPI
2.13inch e-Paper (C) 黄、黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 15 × SPI
2.13inch e-Paper (D) 黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 2 √ SPI
2.7inch e-Paper 黑、白 2 264×176 57.29 × 38.19 70.4 × 45.8 6 × SPI
2.7inch e-Paper (B) 红、黑、白 2 264×176 57.29 × 38.19 70.4 × 45.8 15 × SPI
2.9inch e-Paper 黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 2 √ SPI
2.9inch e-Paper (B) 红、黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 15 × SPI
2.9inch e-Paper (C) 黄、黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 15 × SPI
2.9inch e-Paper (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 √ SPI
4.2inch e-Paper 黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 4 × SPI
4.2inch e-Paper (B) 红、黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 15 × SPI
4.2inch e-Paper (C) 黄、黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 15 × SPI
5.83inch e-Paper 黑、白 2 600×448 118.80 × 88.26 125.4 × 99.5 3.5 × SPI
5.83inch e-Paper (B) 红、黑、白 2 600x448 118.80 × 88.26 125.4 × 99.5 14 × SPI
5.83inch e-Paper (C) 黄、黑、白 2 600×448 118.80 × 88.26 125.4 × 99.5 26 × SPI
7.5inch e-Paper 黑、白 2 880×528 163.20 × 97.92 170.2 × 111.2 5 × SPI
7.5inch e-Paper (B) 红、黑、白 2 880×528
 163.20 × 97.92 170.2 × 111.2 16 × SPI
7.5inch e-Paper (C) 黄、黑、白 2 880×528 163.20 × 97.92 170.2 × 111.2 16 × SPI


【说明】 刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；若墨水屏本身支持局部刷新，局部刷新时间均在0.3秒左右

四、产品资料

资料包括：

  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料


五、配置清单

  1. e-Paper ESP32 Driver Board × 1
  2. e-Paper Adapter × 1
  3. 24PIN FFC线 × 1



1 2+3



————————————————————————————————————————————————————————————————————
