适用于商城物价标签,资产设备标签、 电子货架标签、会议名牌等

一、产品介绍

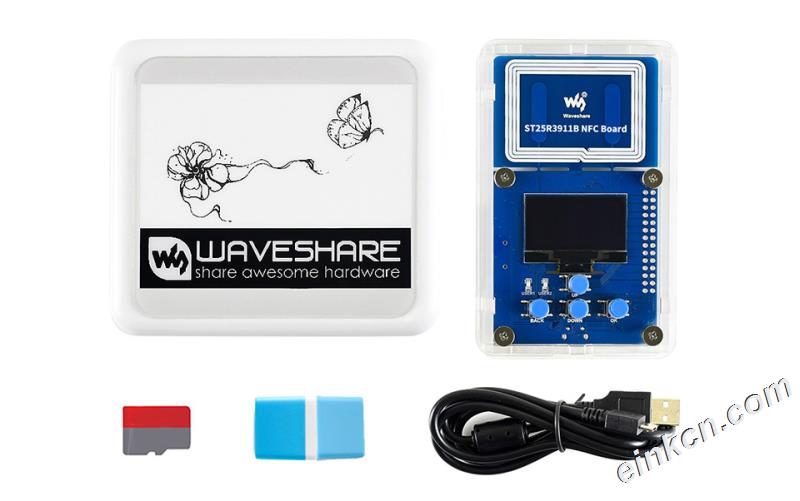

4.2inch NFC e-Paper Eval Kit

4.2寸NFC电子墨水屏评估套件,
配套NFC墨水屏、NFC开发板、16G内存卡及其他配件,到手即可用

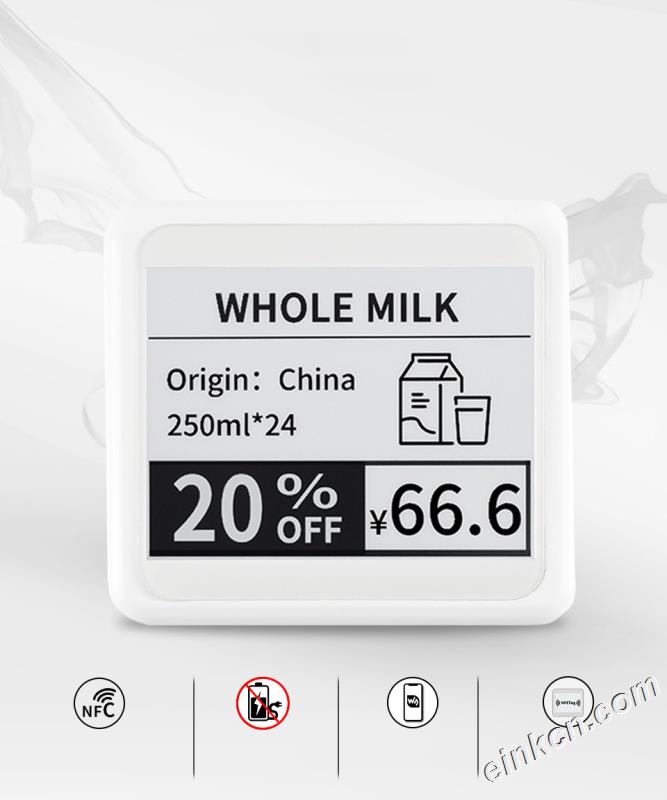

4.2寸无源NFC电子墨水屏

采用新型无源NFC技术,
无须内置电池耗电,没有续航烦恼

新型无源NFC技术
无线供电&通信

无须内置电池
环保节能

配套手机APP
操作简单

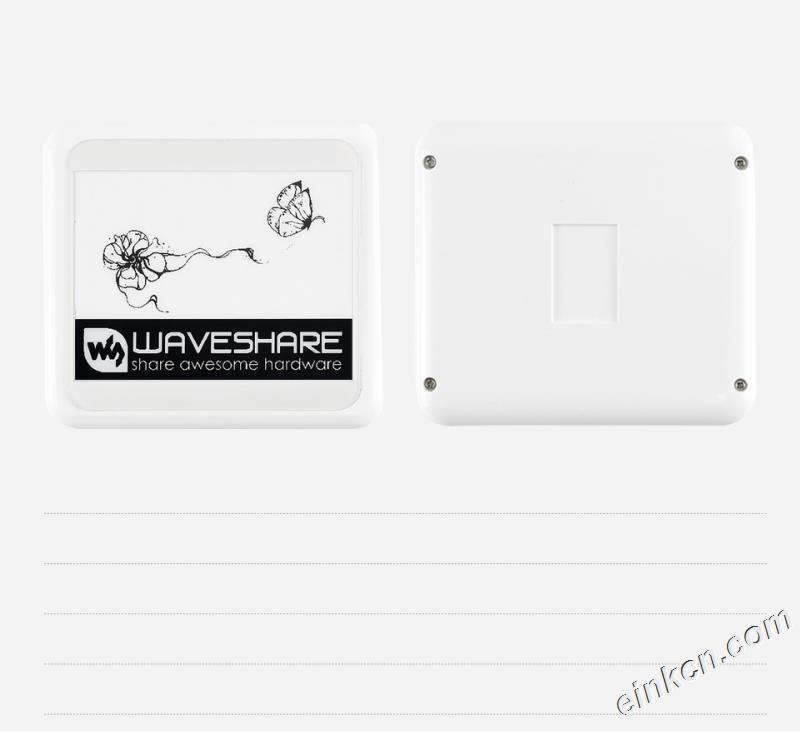

带高质量ABS外壳
美观轻薄

新型无源NFC无线刷图技术

采用无源NFC方案,无须内置电池,
没有繁琐接线,工作稳定,刷图速度快

无须内置电池

没有繁琐接线

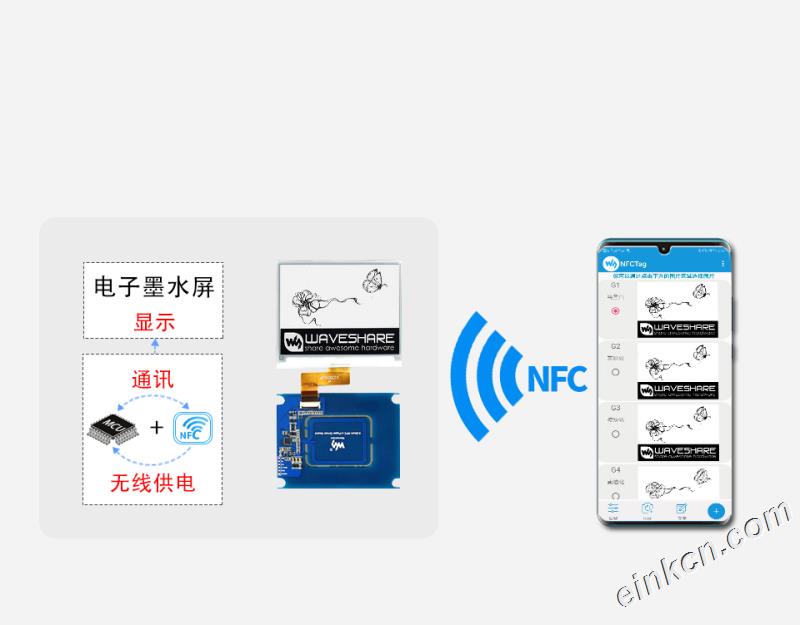

二、工作原理

当需要刷新显示时,你可通过带NFC功能的智能手机或者读卡器
靠近我进行无线供电,并刷新显示内容

无源NFC电子墨水屏

带NFC的手机


三、开发板简介

基于ST25R3911B的近场通信(NFC)开发板,带STM32F103R控制器,
板载多种外设资源和接口,是你学习和开发NFC的不错选择

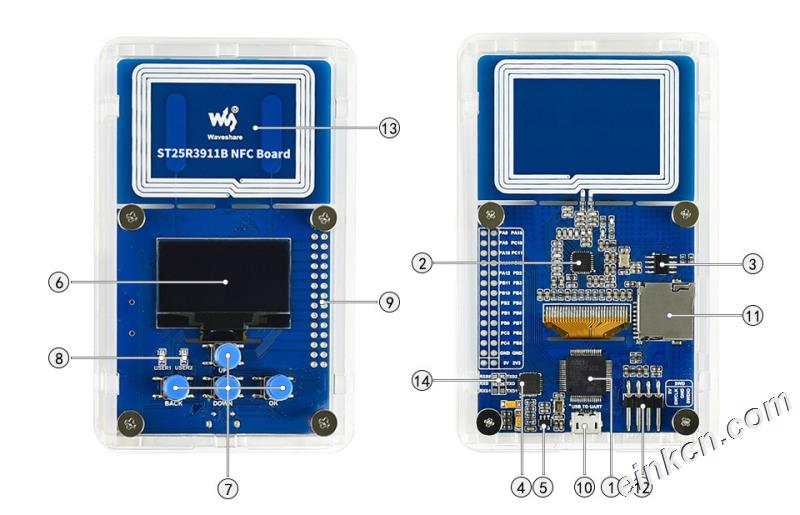

ST25R3911B NFC Board Interface

    [ 芯片简介 ]

  1. STM32F103RBT6
    内  核:ARM® 32-bit Cortex™-M3
    工作频率:72MHz
    工作电压:2.0V-3.6V
    封  装:LQFP64
    存储资源:128kB Flash,20kB SRAM
    接口资源:2 x SPI,3 x USART,
                     2 x I2C,1 x CAN,1 x USB
    模数转换:2 x AD(12位, 16通道)
  2. ST25R3911B
    NFC芯片 ,芯片别名AS3911B
  3. 23LC1024
    SRAM芯片,1Mbit
  4. CP2102
    USB转UART芯片,方便调试
  5. SPX3819稳压芯片

    [ 其他资源接口说明 ]

  1. 1.3寸OLED显示屏
    蓝色屏,分辨率为128×64,SH1106驱动
  2. 用户按键
    四个用户按键,方便使用
  3. 用户指示灯
    两个用户指示灯
  4. MCU未占用的引脚接口
  5. USB转UART接口
  6. Micro SD卡接口
  7. SWD下载接口
  8. NFC感应线圈
  9. UART控制引脚设置焊点
    RXD:默认接RXD2,可通过0欧电阻修改成RXD1
    TXD:默认接TXD2,可通过0欧电阻修改成TXD1

三、使用示例

通过NFC手机刷新画面

通过ST25R3911B NFC Board刷新画面

ST25R3911B NFC Board刷图示例



四、应用场景

适用于商城物价标签,资产设备标签、
电子货架标签、会议名牌等

五、产品参数

供电方式:无线供电
显示颜色:黑、白
点      距:0.212× 0.212
分 辨 率:400× 300
可视角度:>170°

灰度等级:2
刷新时间:4s(不含数据传输时间)
显示尺寸:84.8mm×63.6mm
外形尺寸:105.1mm×94.1mm


六、支持的手机型号

支持大部分具有NFC功能的Android智能手机,仅列举部分测试过的型号
(包括但不限于以下型号)

手机品牌 支持的型号
华为 MATE 10,MATE 20,MATE 20 Pro,P20,P30,荣耀10
三星 Note+ 9,Note 8,S9/S9+,A8S
索尼 Xperia XZ3,Xperia XZ1
谷歌 PIXEL 3/3XL,PIXEL 2/2XL,PIXEL 1
LG V40,V30+,V30,G7,G7+,G6
小米 MI 8,MIX3,MIX 2S,MIX1/2,IM6,NOTE3,NOTE 2
HTC U12+,U11,U11 EYEs,U11,U Ultra,Desire 10 pro,ONE A9S
摩托罗拉 Z3,Z2,Z
ONEPLUS OnePlus 5/5T/6/6T

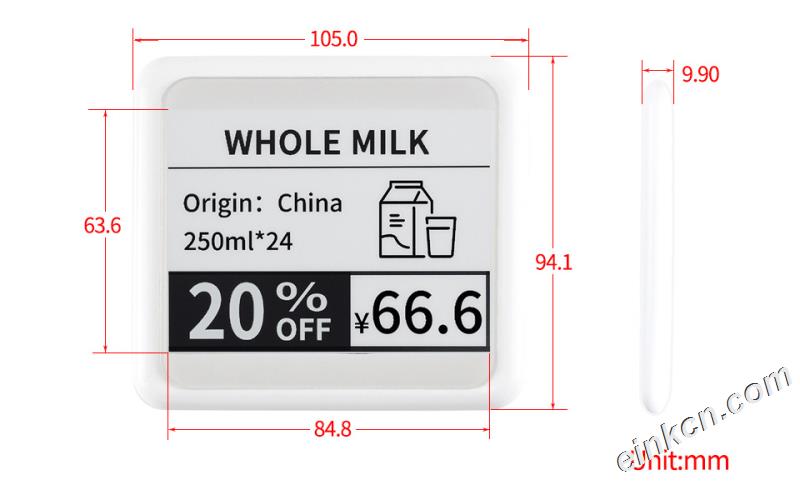

七、外形尺寸

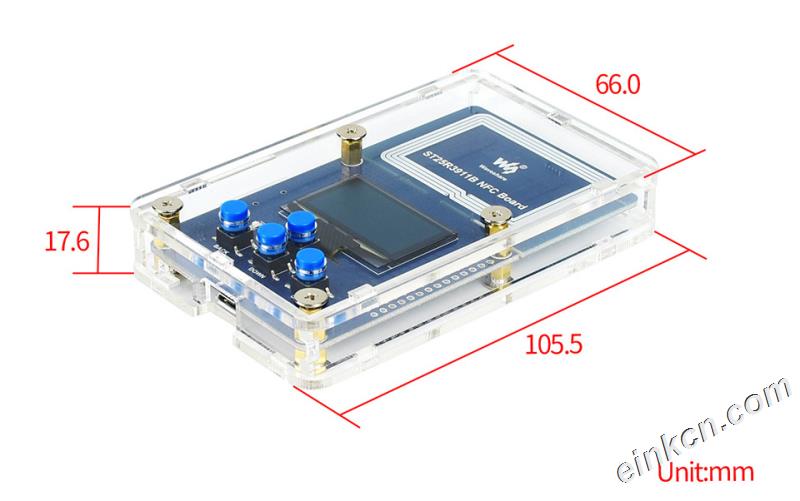

ST25R3911B NFC Board尺寸

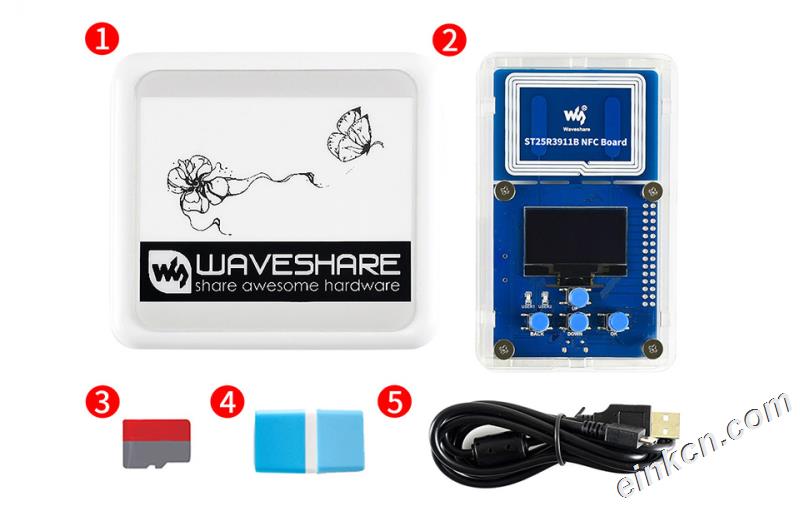

八、配置清单

1 4.2inch NFC-Powered e-Paper × 1
2 ST25R3911B NFC Board × 1
3 Micro SD Card 16GB × 1
4 读卡器 × 1
5 USB线 type A公口 转 micro-B公口 × 1

——————————————————————————————————————————————————————————
