Eink创客:一种远程控制墨水屏电子标签系统技术方案

电子纸数码 einkcn 2020-03-13 09:23 7280 0

本发明专利技术涉及一种电子标签系统,特别涉及一种远程控制墨水屏电子标签系统。其结构包括通过路由器连接公共网络的本地电脑,所述的路由器连接有基站,所述基站通过无线信号连接电子标签。本发明专利技术的一种远程控制墨水屏电子标签系统,其能够实现电子标签的快速修改,统一管理,数据采集。

A remote control ink screen electronic label system

The invention relates to an electronic label system, in particular to a remote control ink screen electronic label system. The structure comprises a local computer connected to the public network through routers, and the router is connected with a base station. The base station connects the electronic tags through wireless signals. The present invention is a remote control ink screen electronic label system, which can realize the rapid modification of the electronic label, unified management and data acquisition.


【技术实现步骤摘要】
一种远程控制墨水屏电子标签系统
本专利技术涉及一种电子标签系统,特别涉及一种远程控制墨水屏电子标签系统。
技术介绍
现有技术下,对于超市,仓库,图书馆等公共场合,其商品的标签多为纸质标签,这种标签虽然成本低廉,但是更新方式陈旧,而且很容易被人篡改或者替换,无法做到及时更新,更难于集中管理,且无法采集和分析数据。
技术实现思路

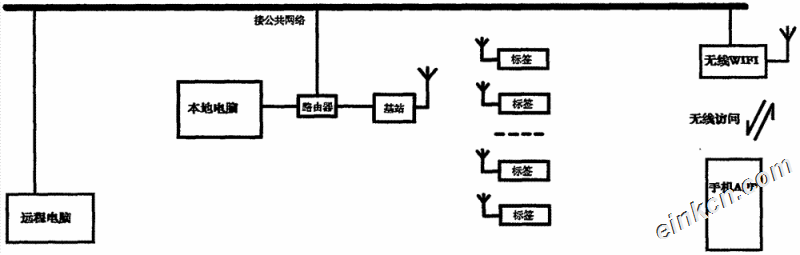

为了解决现有技术的问题,本专利技术提供了一种远程控制墨水屏电子标签系统,其能够实现电子标签的快速修改,统一管理,数据采集。本专利技术所采用的技术方案如下:一种远程控制墨水屏电子标签系统,包括通过路由器连接公共网络的本地电脑,所述的路由器连接有基站,所述基站通过无线信号连接电子标签。基站包括基站MCU单元,所述的基站MCU单元分别连接基站按键,基站指示灯,基站射频发射与接收模块和以太网模块,所述的以太网模块通过RJ45接口连接路由器,所述的以太网模块,基站MCU单元和基站射频发射与接收模块分别连接基站电源处理模块。电子标签包括标签MCU单元,所述的标签MCU单元分别连接有标签按键,标签指示灯,标签射频发射与接收模块,存储器,字库芯片和墨水屏,所述的标签MCU单元,标签射频发射与接收模块,存储器,字库芯片和墨水屏分别电连接标签电源处理模块。电子标签通过ID号确认身份。电子标签通过指示灯视讯。电子标签通过ID号和电子标签指示灯实现定位。电子标签部分软件通过显示加密、程序加密、数据加密三重加密处理。电子标签防拆解自毁程序数据保护。电子标签可显示一维和二维条码。电子标签坐标智能显示。基站通过公共网络连接远程控制电脑。基站多通道数据传输。基站通过移动...
一种远程控制墨水屏电子标签系统

【技术保护点】
一种远程控制墨水屏电子标签系统,包括通过路由器连接公共网络的本地电脑,其特征在于,所述的路由器连接有基站,所述基站通过无线信号连接电子标签。

【技术特征摘要】
1.一种远程控制墨水屏电子标签系统,包括通过路由器连接公共网络的本地电脑,其特征在于,所述的路由器连接有基站,所述基站通过无线信号连接电子标签。2.根据权利要求1所述的一种远程控制墨水屏电子标签系统,其特征在于,所述的基站包括基站MCU单元,所述的基站MCU单元分别连接基站按键,基站指示灯,基站射频发射与接收模块和以太网模块,所述的以太网模块通过RJ45接口连接路由器,所述的以太网模块,基站MCU单元和基站射频发射与接收模块分别连接基站电源处理模块。3.根据权利要求1所述的一种远程控制墨水屏电子标签系统,其特征在于,所述的电子标签包括标签MCU单元,所述的标签MCU单元分别连接有标签按键,标签指示灯,标签射频发射与接收模块,存储器,字库芯片和墨水屏,所述的标签MCU单元,标签射频发射与接收模块,存储器,字库芯片和墨水屏分别电连接标签电源处理模块。4.根据权利要求1所述的一种远程控制墨水屏电子标签系统,其特征在于,所述的电子标签通过ID号确认身份。5.根据权利要求1所述的一种远程控制墨水屏电子标签系统,其特征在于,所述的电子标签通过指示灯频闪视讯。6.根据权利要求1所述的一种远程控制墨水屏电子标签系统,其特...

【专利技术属性】
技术研发人员:阳仲松,
申请(专利权)人:阳仲松,
类型:发明
国别省市:湖南,43


本文转自:https://www.jigao616.com/zhuanlijieshao_17486558.aspx
