一、产品简介
【一分钟自我介绍】
我是电子墨水屏模块，6英寸，分辨率为800×600，使用IT8951作为控制器，可使用USB/SPI/I80/I2C接口进行控制，支持局部刷新。
由于我功耗低、视角宽、断电仍可清晰显示等优点，我经常被用于货架标签、工业仪表等显示应用。
【我的特点】
- 无需背光，断电可长时间保持最后一屏的显示内容
- 功耗低，电子墨水屏裸屏基本只在刷新时耗电
- 基于Raspberry Pi 40PIN GPIO接口设计，适用于Raspberry Pi系列主板
- 引出USB/SPI/I80/I2C控制接口，可接入Raspberry/Nucleo等主控板
- 提供完善的配套资料手册(Raspberry/STM32等示例程序)
【我的参数】
- 工作电压： 5V
- 通信接口： USB/SPI/I80/I2C
- 外形尺寸： 138.4mm × 101.8mm × 0.954mm
- 显示尺寸： 122.4mm × 90.6mm
- 点 距： 0.153mm × 0.151mm
- 分 辨 率： 800 × 600
- 显示颜色： 黑、白
- 灰度等级： 2-16级 (1-4位)
- 全局刷新： <1s
- 总刷新功耗： 0.6W(typ.)
- 总待机功耗： 0.3W(typ.)
- 可视角度： >170°
【SPI接口说明】
- 5V ：5V电源输入
- GND ：GND
- MISO ：SPI通信MISO引脚
- MOSI ：SPI通信MOSI引脚
- SCK ：SPI通信SCK引脚
- CS ：SPI片选引脚（低电平有效）
- RST ：外部复位引脚（低电平复位）
- HRDY ：忙状态输出引脚（低电平表示忙）
二、产品图片
三、配置清单

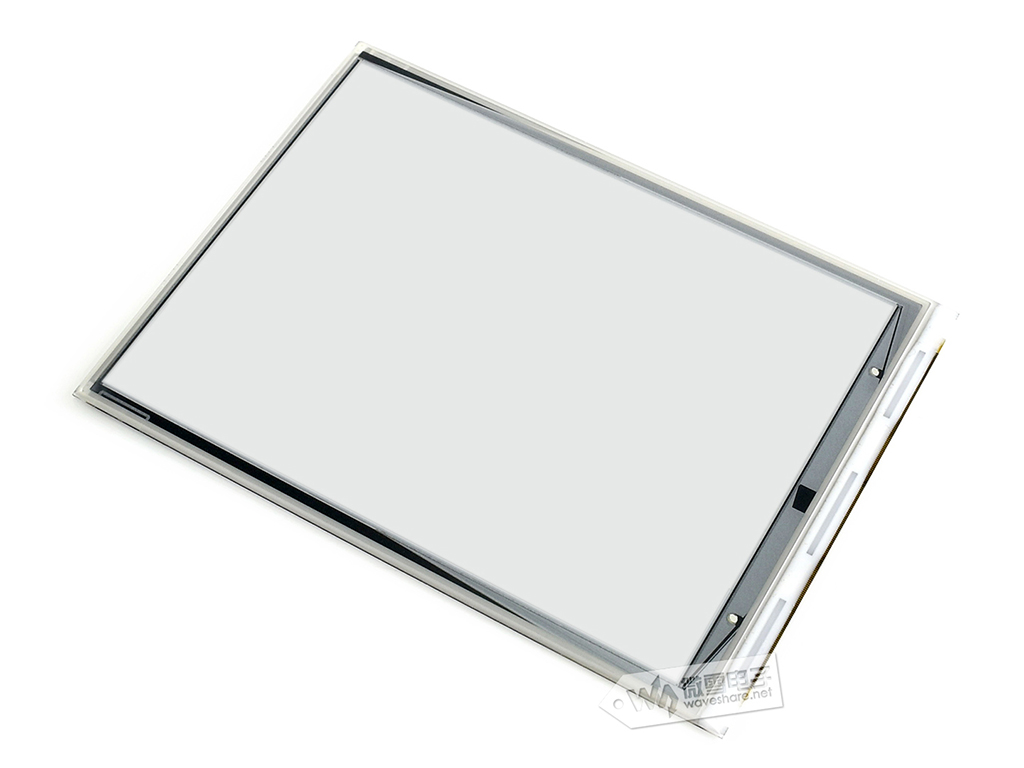

- 6inch e-Paper × 1

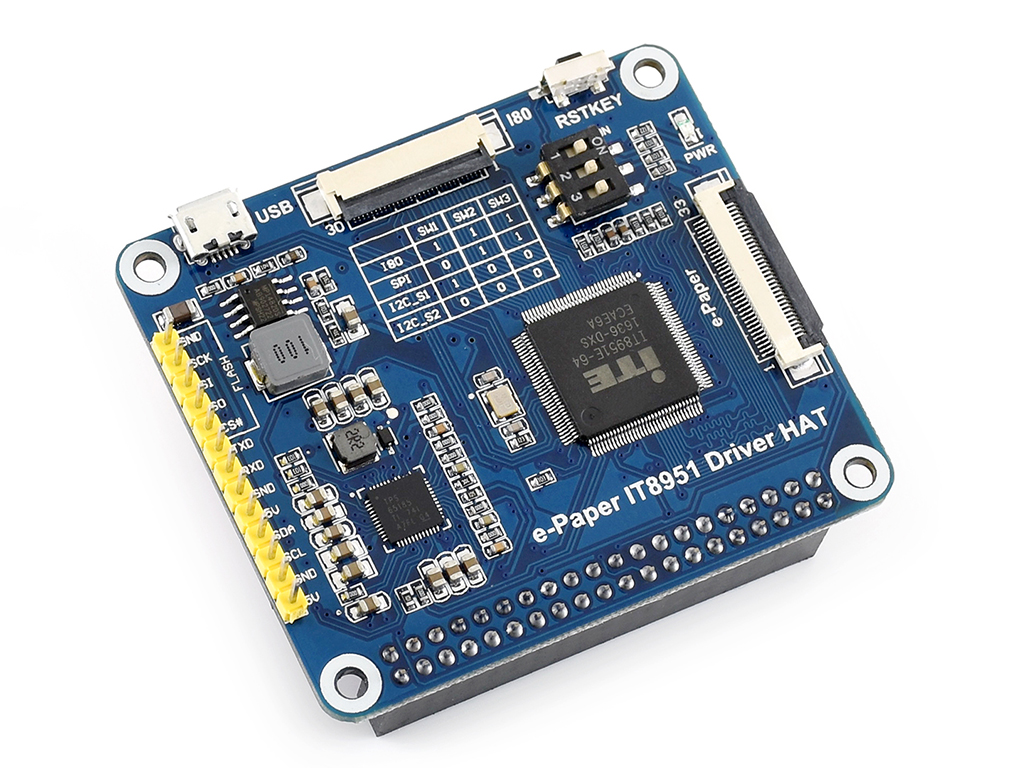

- e-Paper IT8951 Driver HAT × 1

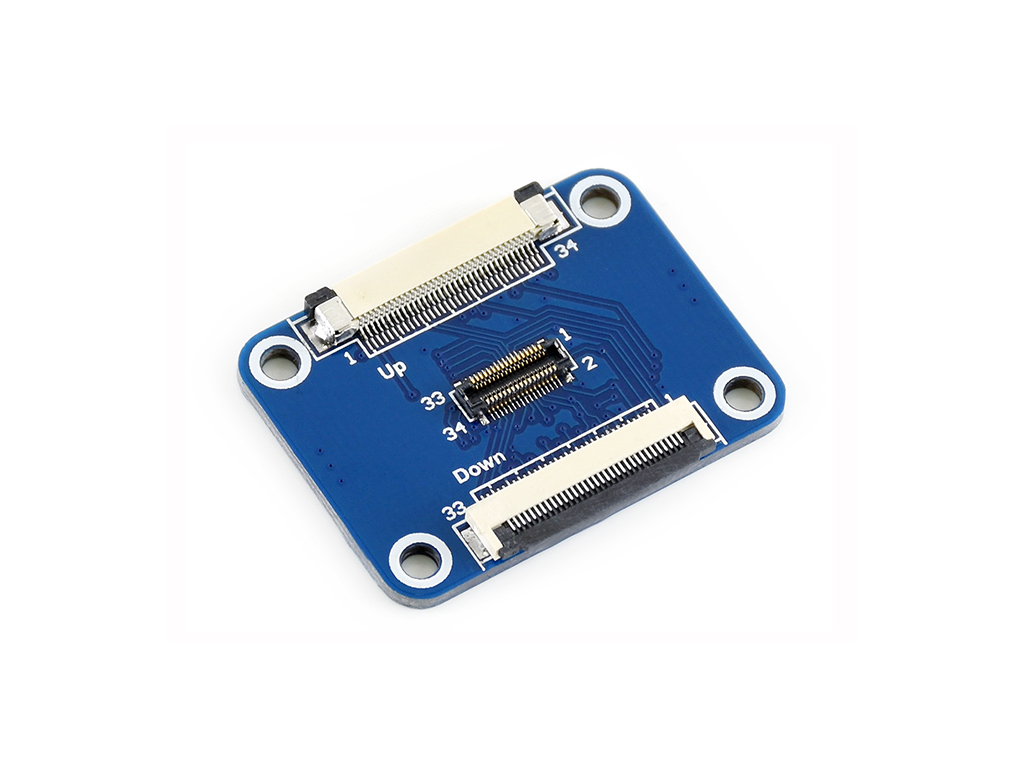

- 6inch e-Paper Adapter × 1

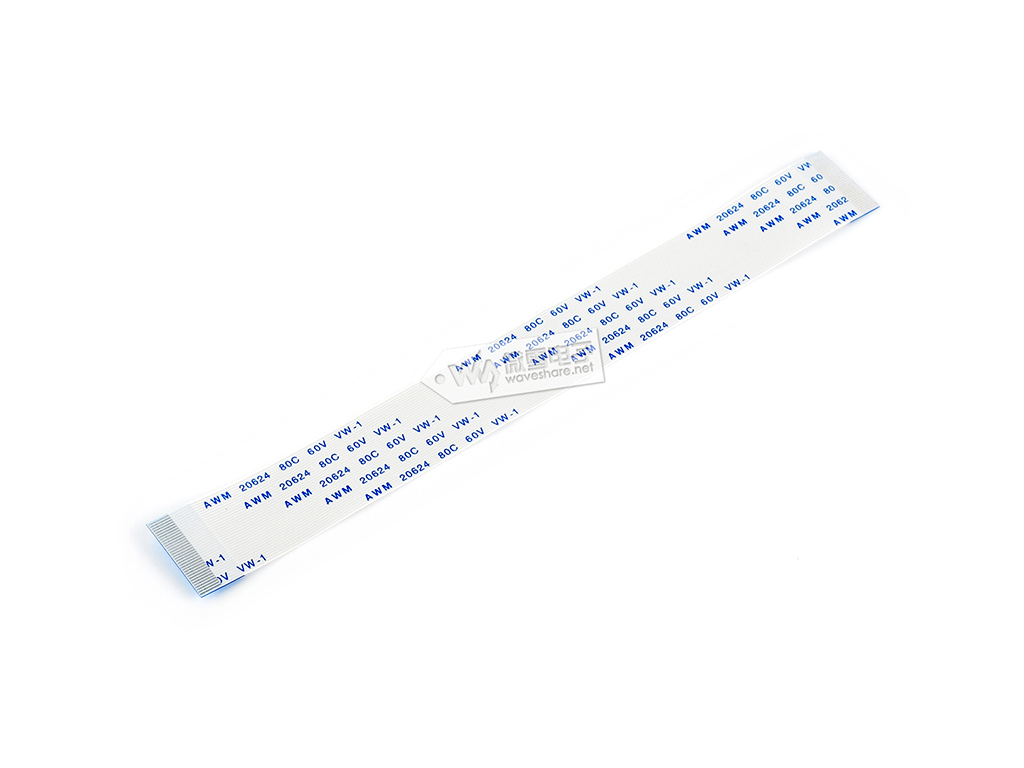

- 33PIN FFC(同向) × 1
- USB线 type A公口 转micro公口 × 1
- PH2.0 8PIN连接线 20cm ×1
- RPi铜柱包(2PCS套) ×1
