一、产品简介

【一分钟自我介绍】
我是电子墨水屏模块,7.8英寸,分辨率为1872×1404,使用IT8951作为控制器,可使用USB/SPI/I80/I2C接口进行控制,支持局部刷新。
由于我功耗低、视角宽、断电仍可清晰显示等优点,我经常被用于电子书阅读器墨水屏显示器、工业仪表等显示应用。


【我的特点】

  • 无需背光,断电可长时间保持最后一屏的显示内容
  • 功耗低,电子墨水屏裸屏基本只在刷新时耗电
  • 基于Raspberry Pi 40PIN GPIO接口设计,适用于Raspberry Pi系列主板
  • 引出USB/SPI/I80/I2C控制接口,可接入Raspberry/Nucleo等主控板
  • 提供完善的配套资料手册(Raspberry/STM32等示例程序)


【我的参数】

  • 工作电压: 5V
  • 通信接口: USB/SPI/I80/I2C
  • 外形尺寸: 173.8mm × 127.6mm × 0.78mm
  • 显示尺寸: 158.184mm × 118.638mm
  • 点       距: 0.0845mm × 0.0845mm
  • 分  辨  率: 1872 × 1404
  • 显示颜色: 黑、白
  • 灰度等级: 2-16级 (1-4位)
  • 全局刷新: 450ms
  • 总刷新功耗: 1.2W(typ.)
  • 总待机功耗: 0.1W(typ.)
  • 可视角度: >170°


【SPI接口说明】

  • 5V        :5V电源输入
  • GND    :GND
  • MISO   :SPI通信MISO引脚
  • MOSI   :SPI通信MOSI引脚
  • SCK    :SPI通信SCK引脚
  • CS      :SPI片选引脚(低电平有效)
  • RST    :外部复位引脚(低电平复位)
  • HRDY :忙状态输出引脚(低电平表示忙)


二、使用示例

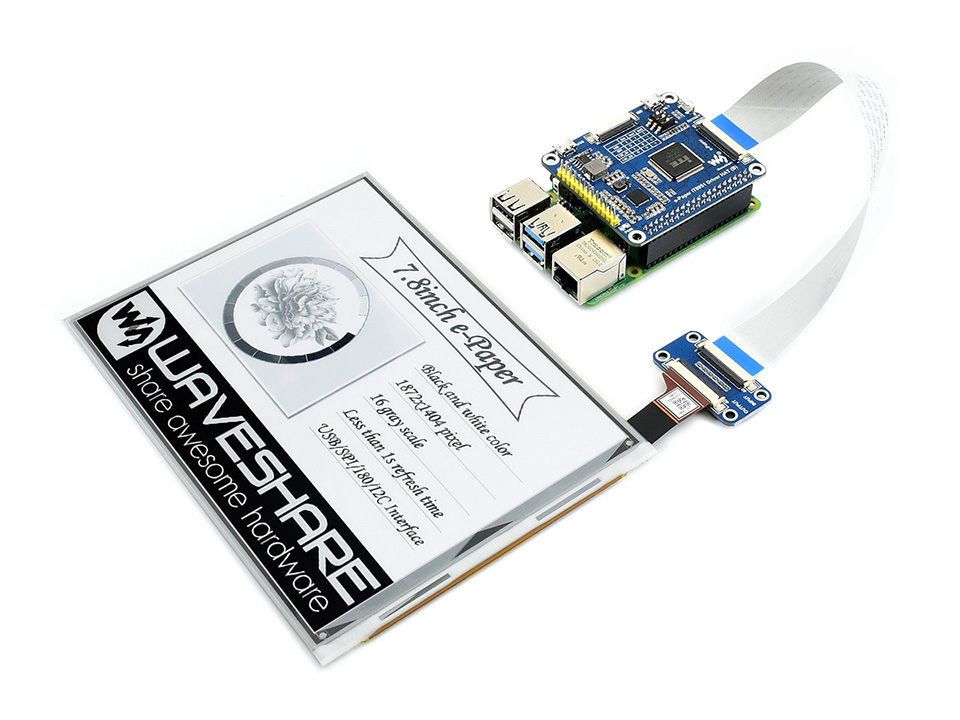

WF0583CZ09 7.8inch e-Paper 墨水屏画面显示效果

WF0583CZ09 7.8inch e-Paper 墨水屏画面显示效果


三、配置清单

  1. 7.8inch e-Paper × 1
  2. e-Paper IT8951 Driver HAT (B) × 1
  3. 7.8inch e-Paper Adapter × 1
  4. 40PIN FFC(同向) × 1

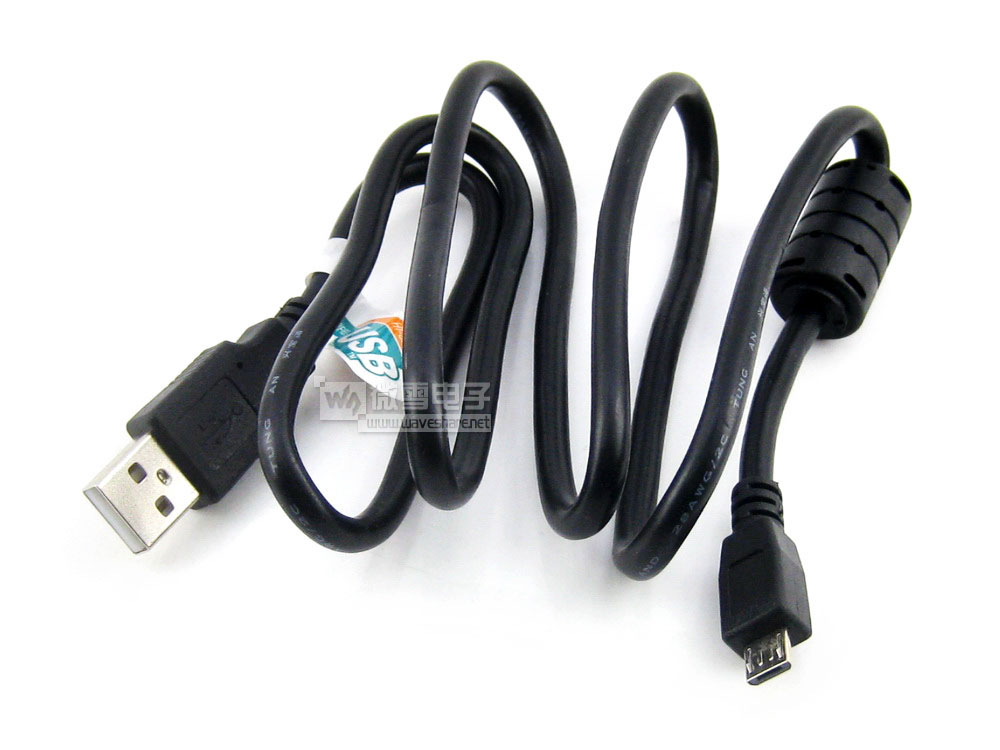

  5. USB线 type A公口 转micro公口 × 2
  6. PH2.0 8PIN连接线 20cm ×1
  7. RPi铜柱包(2PCS套) ×1



 2+3+4



—————————————————————————————————————————————————————————
