近期不少家长和老师后台询问胖胖老师,说学校要搞智慧纸笔课堂,推荐学生使用拓思德等品牌的点阵笔,不知道好不好用。在结合前一段时间网络上沸沸扬扬的智能纸笔“监控”学生作业的新闻,胖胖老师不禁感叹,智能纸笔的“经”怎么就被念歪了呢?

点阵笔真的是智慧课堂和智能纸笔的好选择吗?  电子墨水 电子纸 电子墨水屏 EINK 墨水屏 eink 水墨屏 川奇光电 元太科技 墨水屏取代点阵笔趋势 第1张


点阵笔,不是什么新技术

胖胖老师早在2016年,就对智能纸笔在教学场景的应用有自己的观察和思考,并且在自媒体上就为大家做过相关科普,感兴趣的小伙伴可以翻翻历史旧闻:

【学用系列】智慧书写时代,我们如何选好智能笔?

点阵笔真的是智慧课堂和智能纸笔的好选择吗?  电子墨水 电子纸 电子墨水屏 EINK 墨水屏 eink 水墨屏 川奇光电 元太科技 墨水屏取代点阵笔趋势 第2张

简单地说,智能笔的技术方案包括红外、点阵、电磁EMR三种主流技术,三种技术各有所长,其中点阵识别是利用特殊的点阵纸和红外高速摄像头捕捉技术,2017年学霸君就曾发布的T-one智能笔。

点阵笔真的是智慧课堂和智能纸笔的好选择吗?  电子墨水 电子纸 电子墨水屏 EINK 墨水屏 eink 水墨屏 川奇光电 元太科技 墨水屏取代点阵笔趋势 第3张

T-one智能笔

相对电磁感应技术的高门槛,点阵识别技术相对技术门槛较低,不少应用开发商都有入局,例如猿题库、学霸君等,而随着拓思德等国产品牌的崛起与技术迭代带来的成本降低,500元以下的点阵笔已经成为了市场主流

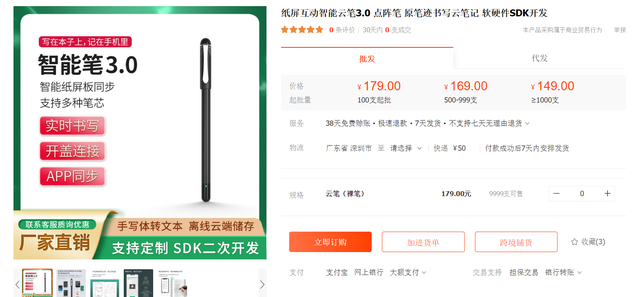

但需要注意的是,点阵笔并非是智能笔领域的新技术,在识别率、应用场景等方面也远远不如电磁手写技术,而且硬件价格500以下,1688一大堆,千万别被忽悠了!

点阵笔真的是智慧课堂和智能纸笔的好选择吗?  电子墨水 电子纸 电子墨水屏 EINK 墨水屏 eink 水墨屏 川奇光电 元太科技 墨水屏取代点阵笔趋势 第4张


点阵笔使用的两大隐患

之所以胖胖老师对于点阵笔“怨念”如此之深,是因为在一线常态化教学中,点阵笔的使用有着两个值得警惕的应用陷阱!

其一,易损坏,赔不起

点阵笔是通过在普通的纸张上印上一层不可见的点阵图案,数码笔前端的高速摄像头随时捕捉笔尖的运动轨迹,同时压力传感器将压力数据传回数据处理器,最终将信息通过蓝牙或USB线向外传输。这些信息包括纸张类型、来源、页码、位置、笔迹坐标、运动轨迹、笔尖压力、笔画顺序、运笔时间、运笔速度等信息。

点阵笔真的是智慧课堂和智能纸笔的好选择吗?  电子墨水 电子纸 电子墨水屏 EINK 墨水屏 eink 水墨屏 川奇光电 元太科技 墨水屏取代点阵笔趋势 第5张


要实现上述功能主要是通过压力传感器和高速微型摄像头实现,但这两个元器件真的很脆弱,学生在使用中如果一不小心从书桌跌倒地上,设备基本就报废了,甚至有时学生粗心把设备没有放入保护盒直接放在书包里,都可能因为通勤路上的颠簸导致设备损坏

点阵笔真的是智慧课堂和智能纸笔的好选择吗?  电子墨水 电子纸 电子墨水屏 EINK 墨水屏 eink 水墨屏 川奇光电 元太科技 墨水屏取代点阵笔趋势 第6张

而一旦损坏了,799起的赔偿就成为家校之间的难题。所以,不少学校采购的点阵笔纸笔课堂只能在校内使用,而且还要十分小心,就像是使用实验仪器那样,甚至配属专门的电化设备管理员来管理。

其二,后期成本高、隐性成本高

胖胖老师了解到不少学校之所以上马点阵笔项目,很大程度上是因为点阵笔“物美价廉”,即便是算上系统,平均下来一支点阵笔也就500元,一个班级成本不到2万元,似乎是个信息技术新基建的不错选择。

不过,尝试过常态化使用智能笔的胖胖老师可以告诉你,点阵笔入校之后的使用成本并不低,除了易损坏带来的设备损耗之外(经验上,准备20%的备用机可以撑过一学期的常态化使用),由于点阵笔的技术需要特定的点阵纸,因而需要花费额外的经费来购置

当然,也有企业提供技术,支持学校自行印刷点阵纸来使用,不过自行印刷的成本也并不低,原因在于:

“点阵”是由一些非常细小的点,按照特殊算法规则排列的组成。点阵的作用是提供给数码笔一个坐标参数信息,保证数码笔在数码上书写时,能够准确地记录书写的笔迹。所以,自行印刷点阵笔专用纸,至少需要高质量的纸张和激光打印机或专业印刷,才能在纸张上印上一层点阵图案,使得纸张变得智能化。

点阵笔真的是智慧课堂和智能纸笔的好选择吗?  电子墨水 电子纸 电子墨水屏 EINK 墨水屏 eink 水墨屏 川奇光电 元太科技 墨水屏取代点阵笔趋势 第7张

从上述企业技术说明中,我们不难发现点阵笔识别度的好坏很大程度上和纸张的点阵纸印刷有关。在实际使用中,胖胖老师就多次发现由于纸张和印刷问题导致点阵笔无法正常使用,而且点阵纸印刷试卷也需要专用设备才能实现,普通校内的油墨印刷机是无法印出合适的试卷的

如果以一所普通中学,一学期40箱(800包500页A4点阵纸)的量来计算,较之普通用纸会增加30-40%的费用,2-3万元是跑不掉的,而且一旦点阵纸受潮或者污损了,就会严重影响到点阵笔识别!

点阵笔真的是智慧课堂和智能纸笔的好选择吗?  电子墨水 电子纸 电子墨水屏 EINK 墨水屏 eink 水墨屏 川奇光电 元太科技 墨水屏取代点阵笔趋势 第8张


电磁手写板、墨水屏,新技术难道不香吗?

点阵笔真的是智慧课堂和智能纸笔的好选择吗?  电子墨水 电子纸 电子墨水屏 EINK 墨水屏 eink 水墨屏 川奇光电 元太科技 墨水屏取代点阵笔趋势 第9张


那么,除了点阵笔,智能笔还有哪些选择呢?胖胖老师一直以来使用的是电磁手写板,其原因有三:

  • 电磁感应识别书写系统稳定性好,续航时间长。以胖胖老师使用的解铃笔记本为例,在近1000页A4的书写过程中没有出现过使用中无法连接或者离线数据丢失的情况,而长达1周的综合使用时间足够教学环境使用。相反,不论是号称连续书写8小时的拓思德点阵笔,还是2K售价的moleskine在实际使用中基本上需要时刻关注电量。

  • 电磁感应由于不涉及紧密光学组件,所以抗摔性耐用性也好于红外点阵产品。胖胖老师的磐度手写板曾经多次经历1米以上跌落、30公斤左右反复撞击挤压(是的,这都是某家熊孩子的杰作,我扔,我压,我坐!),而仍能正常使用。在教室粉尘环境中放置一周也能正常使用。相反,拓思德点阵笔和moleskine很容易因为跌落甚至只是包内挤压而报废(终于明白为什么要给产品设计专用笔盒,可惜晚了)。

  • 电磁感应虽然需要配合专用书写板使用(其实重量差不多只有100g),但可以使用任何纸张书写,这点上就足以让点阵智能笔完败,毕竟教育场景应用中,后期成本管控是十分重要的,动辄数十元一本的点阵本实在不适合学生长期使用,而且现有的红外智能笔产品配套的书写本基本是A5或B5画幅的,远远不如提供A4画幅电磁感应产品适用。

从产品全寿命使用成本来看,电磁手写板与点阵笔相差并不多,而电磁手写板已经有相当成熟的配套应用生态,不仅可以做作业,还可以课堂手写互动,更可以成为学生日常可以信赖使用的智能笔记本,难道不好用吗?

点阵笔真的是智慧课堂和智能纸笔的好选择吗?  电子墨水 电子纸 电子墨水屏 EINK 墨水屏 eink 水墨屏 川奇光电 元太科技 墨水屏取代点阵笔趋势 第10张


同时,随着技术的进步,墨水屏作业本产品不论是技术还是使用成本都已经大大降低,而且AI赋能之下,智能听说读写、智能中英文作文批改、数字课本等应用场景也让墨水屏作业本成为时代新宠,腾讯作业君、全勾纸笔等产品也已经得到许多学校的认同。胖胖老师也多次做过相关介绍,这里就不赘述了。

点阵笔真的是智慧课堂和智能纸笔的好选择吗?  电子墨水 电子纸 电子墨水屏 EINK 墨水屏 eink 水墨屏 川奇光电 元太科技 墨水屏取代点阵笔趋势 第11张

小结

不论是从常态化应用的设备完备率考虑,或是全周期使用成本,亦或是智能校园应用开发,点阵笔这样的“过时货”都不适合常态化使用的智能纸笔场景。“投入就过时”“还没用多久就坏了”,这样的教训我们还少吗?!
