UWB室内定位硬件设备:墨水屏定位终端 可接受讯息,追踪轨迹,天气显示


墨水屏定位终端,UWB定位系统中由人员佩戴的终端之一,主要用于人员定位,也可用于大型物料工具的定位.

该定位终端可以有效帮助掌握人员精确位置;实时安全报警功能,时刻提醒人员越界、靠近危险源等危险行为,防止安全事故;支持求救报警,实时上报求救信息至系统,帮助管理者快速执行救援与调度。

同时,该定位终端配有电子墨水屏,可以显示接收消息、发送消息、实时天气显示等功能,为用户提供更多样化的信息服务。

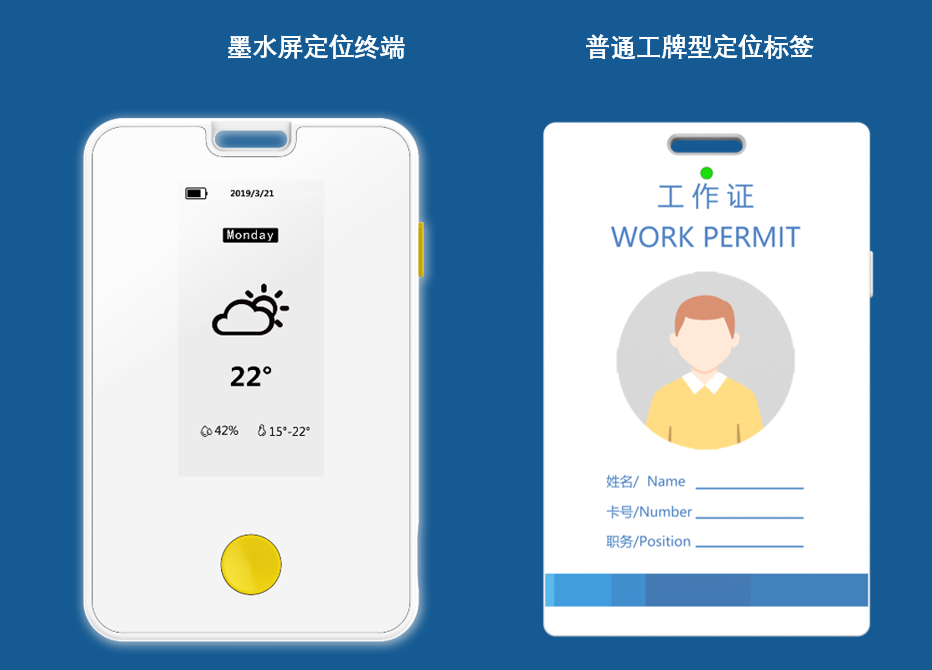

一、外观展示

二、佩戴方式

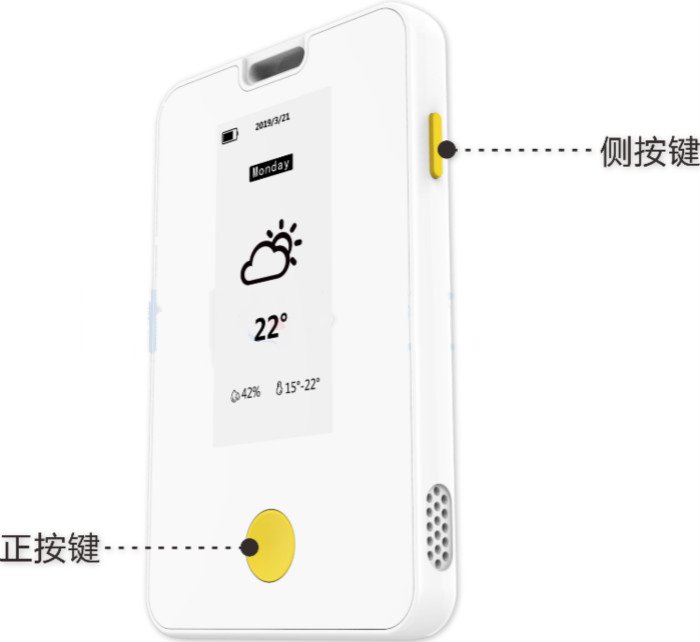

三、定位终端按键说明

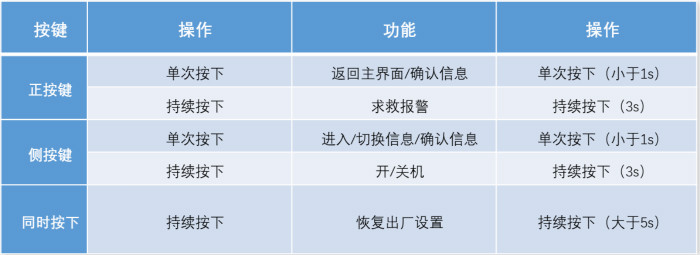

按键使用说明

四、墨水屏界面交互

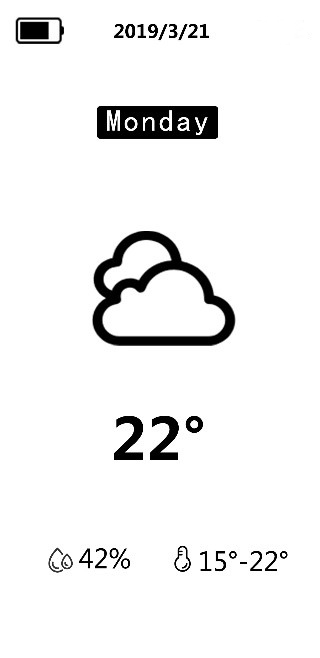

墨水屏定位终端默认显示的界面,可显示电量、日期、星期、天气(阴天、雨天、雷天、多云、晴天、雪天)、湿度和温度。

1、收到推送/报警信息

智能终端收到推送/报警信息时,墨水屏自动弹出消息界面,直接显示推送/报警信息,且播放收到推送/报警信息提示音一次,同时伴随振动。阅读后,可按下正按键或侧按键确认“OK”,返回至之前的界面。

2、查看历史信息界面

想要查看历史信息,可在主界面下按下侧按键,进入历史信息界面。如果在历史信息界面,按下侧按键,即可对历史信息循环展示;按下正按键,返回至主界面。需要注意的是,历史信息(包括报警信息和推送信息)最多存4条,并会按时间排序,最近收到的信息会排列在最前面。

3、充电

在插入充电接口并检测出开始充电时,定位标签的扬声器播放“充电开始提示音”一次,充电过程中LED亮红光以3秒为周期进行呼吸显示,充电结束LED常亮。充电过程中,屏幕显示充电图标。

4、电量不足

当定位标签检测到电池电量低于门限电压时,扬声器播放“电量不足提示音一次”。同时,定位标签上传电量不足信息给服务器后台,后台显示并提示。电量不足时,屏幕显示低电量图标。

5、求救报警

按住正面按键时长超过3秒,定位标签上传向上报警信息,并通过扬声器同时播放“求救报警提示音”一次。

6、警示

警示用于定位标签发生了电子围栏越界、靠近危险源、超时、不动、消失、聚众、离群等异常情况时,提示携带定位标签的人员,当定位标签接收到警示信息后,通过扬声器持续播放“警示提示音(或报警语音)”10次(按确认键后,停止播报),同时LED以红光“亮-灭”的形式循环10次。屏幕显示收到报警信息。

7、紧急撤离

紧急撤离命令由后台下发,定位标签接收到紧急撤离命令后,扬声器持续播放语音“您已进入危险区域!请及时撤离!”10次(按确认键后,停止播报),同时LED以红光“亮-灭”的形式循环10次。屏幕显示收到撤离信息。

8、总台呼叫

定位标签接收到总台呼叫信息后,通过扬声器播放“总台呼叫提示音(或报警语音)”3次(按确认键后,停止播报),同时LED红光点亮与提示音同样的时长。屏幕显示收到呼叫信息。

五、产品亮点

01、10cm高精度

UWB定位系统采用了宽带窄脉冲通讯技术(时间分辨率极高,使定位误差减小)、多源数据融合(有效提升定位系统的抗干扰能力)以及时间序列信号处理技术(在强多径复杂环境中,提取出首达路径信号),因此可以实现对定位目标的精准定位,定位精度高达10cm。

02、墨水屏-信息显示更直观

与其他工牌定位标签相比,该定位标签配有电子墨水屏,可对电量、报警、日期、星期、天气、湿度和温度等信息进行可视化显示,更直观。

03、续航时间长

该定位标签内置700mAh锂聚合物电池,功耗低,续航时长可达90天,且充电时间小于2h,可实现快速充电。

04、小巧轻便

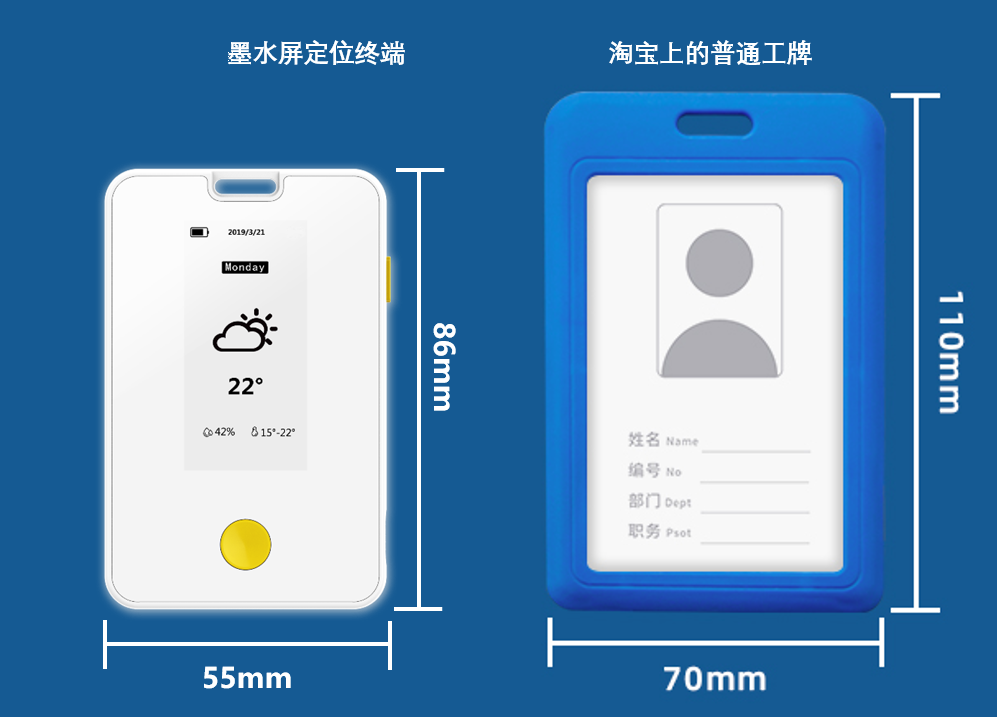

该定位标签外形尺寸为86×55×7.5mm,比普通工牌卡的尺寸更小。且重量仅为46g,不会给佩戴者任何的“压迫感”。边角处采用柔和的曲线设计,避免了日常使用中,佩戴人员被磕碰的情况发生。

05、经久耐用

外壳材质选用的是PC/ABS合金塑料,具有光泽度高、韧性好、耐热性好等优势,因此在使用过程中不易磨损、不易摔坏,能长期保持表面光洁平整。

06、操作简单

该定位标签具有正、侧两个按钮,佩戴者可进行开/关机、信息确认、求救报警等多种操作,且操作流程不复杂,各个年龄阶段的人员都可快速上手。

07、多场景适用

该定位标签可适用于多个行业,如数字机房、智慧工厂、展厅、展馆、博物馆、机场的人员定位。并且内置RFID(NFC)芯片,支持一卡通,兼容门禁、支付等功能。

本文转自网络.

=====

墨水屏+UWB定位已有各屏幕尺寸的完整解决方案,可一起交流.
